건축물 냉난방, 전기, 소방 등 설비 시스템 설계 기술



1. 서론

건축물 냉난방, 전기, 소방 등 설비 시스템 설계 기술은 건축물의 공기조화, 전기의 사용, 화재 시 시스템 작동, 건물의 안전성을 확보하는 중요한 설비 시스템 기술입니다. 물론 튼튼하고 훌륭한 건물이 좋지만 입장에서 보면 양질의 설비 시스템 구축이 필요합니다. 즉 건축물의 쾌적한 실내 환경 조성을 위해서는 냉난방, 전기, 소방 등 다양한 설비 시스템이 필요합니다. 이러한 입장에서 건축물 냉난방, 전기, 소방 등 설비 시스템 설계 기술을 소개하고 설계의 중요성을 전달하고자 합니다.

2. 냉난방 설비 시스템 설계

1) 정의

냉난방 설비 시스템은 건물 내부의 온도와 습도를 적절하게 유지하여 쾌적한 실내 환경을 조성하는 핵심 기술입니다. 이는 공기조화기, 냉동기, 냉각탑, 보일러, 열교환기, 공기 가열기 등 다양한 장비와 시스템을 통해 구현됩니다. 특히 에너지 효율 설계는 건물의 용도와 규모에 맞는 최적의 냉난방 시스템을 선정하여 에너지 절감 효과를 극대화하는 중요한 기술입니다.

2) 냉방 시스템 설계

냉방 시스템은 실내 온도와 습도를 적절하게 유지하기 위해 공기조화기, 냉동기, 냉각탑 등의 장비를 활용하여 건물의 특성을 고려 설계합니다.

3) 공기조화기

실내 공기를 순환시키며 온도와 습도를 조절하는 핵심 장비입니다. 냉매를 이용하여 실내 공기를 냉각하고 제습하는 역할을 합니다. 사용자의 생활 습관, 인구 등을 감안하여 쾌적성을 도모합니다.

4) 냉동기

냉매를 압축, 응축, 팽창시켜 냉수를 생산하는 장비로, 공기조화기와 연계되어 냉방 시스템을 구성합니다.

5) 냉각탑

냉동기에서 배출된 열을 외부로 방출하여 냉수를 재생산하는 장비입니다. 냉각탑의 효율적인 설계는 냉방 시스템 전체의 에너지 효율에 큰 영향을 미칩니다. 건물의 옥상 등에 배치됩니다.

6) 난방 시스템 설계

난방 시스템은 보일러, 열교환기, 공기 가열기 등의 장비를 활용하여 실내 온도를 적절하게 유지합니다. 종류도 다양하며 건물의 특성에 맞게 설게 됩니다.

7) 보일러

연료를 연소시켜 열을 발생시키는 장비로, 온수나 증기를 생산하여 실내 난방에 활용합니다. 보일러의 효율적인 설계는 에너지 절감에 중요한 역할을 합니다.

8) 열교환기

보일러에서 생산된 열을 실내 공기로 전달하는 장비입니다. 열교환기의 설계에 따라 난방 효율이 달라질 수 있습니다. 에너지 절약과 관련하여 세심한 주의가 필요합니다.

9) 공기 가열기

보일러나 열교환기에서 공급된 열을 이용하여 실내 공기를 직접 가열하는 장비입니다. 공기 가열기의 용량과 배치 설계가 중요합니다.

10) 에너지 효율 설계

에너지 효율 설계는 건물의 용도와 규모에 맞는 최적의 냉난방 시스템을 선정하여 에너지 절감 효과를 극대화하는 기술입니다.

11) 부하 계산

건물의 용도, 규모, 기후 조건 등을 고려하여 냉난방 부하를 정확하게 계산하는 것이 중요합니다.

12) 시스템 선정

계산된 부하에게 맞는 최적의 냉난방 시스템을 선정하여 에너지 효율을 높입니다.

13) 제어 시스템

냉난방 시스템의 운전을 최적화하는 제어 시스템을 설계하여 에너지 소비를 절감할 수 있습니다.

14) 냉난방 시스템 설계 시 고려 사항

· 신재생 에너지 활용

태양열, 지열 등 신재생 에너지를 활용한 하이브리드 냉난방 시스템을 적용하여 에너지 효율을 높일 수 있습니다.

· 실내 환경 관리

실내 온도, 습도, 공기 질 등 실내 환경 요소를 종합적으로 관리하여 쾌적한 실내 환경을 조성할 수 있습니다.

· 유지보수 고려

냉난방 시스템의 효율적인 유지보수를 위한 설계 요소를 고려해야 합니다.

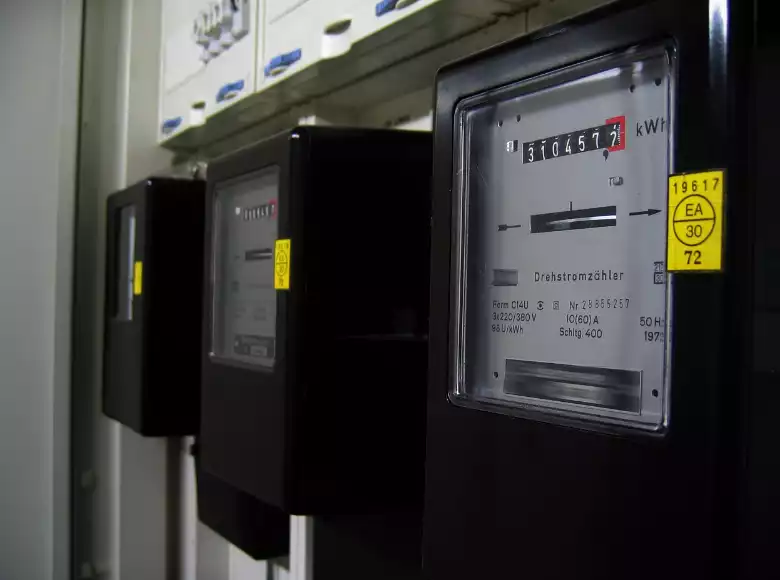

전력공급



3. 전력 공급 시스템 및 전기 제어 시스템 설계

* 전력 공급 시스템

1) 개요

전력 공급 시스템은 건물 내 전력을 안정적으로 공급하기 위한 핵심 기술입니다. 이 시스템은 주로 변압기, 배전반, 배선 등의 구성요소로 이루어져 있습니다.

2) 변압기

변압기는 전력을 고전압에서 저전압으로 변환하여 건물 내부로 공급하는 역할을 합니다. 변압기는 건물의 전력 수요에 맞추어 적절한 용량으로 선정되며, 실내가 아닌 외부 공간에 설치되어 열 발생을 방지합니다.

3) 배전반

배전반은 변압기에서 공급된 전력을 건물 내부의 각 구역으로 분배하는 역할을 합니다. 배전반은 회로 차단기, 스위치 등의 전기 장치를 포함하고 있어 전력 공급을 제어할 수 있습니다.

4) 배선

배선은 변압기에서 배전반, 그리고 각 구역으로 전력을 전달하는 통로 역할을 합니다. 전력 공급 시 안전성과 효율성을 고려하여 배선 규격과 경로가 설계됩니다.

5) 전력 공급 시스템의 역할

전력 공급 시스템은 발전소에서 생산된 전력을 변압기로 고전압에서 저전압으로 변환하여 건물로 공급합니다. 배전반과 배선을 통해 건물 내부로 전력을 안정적으로 공급하여 전기 시설물의 원활한 작동을 보장합니다.

* 전기 제어 시스템

1) 개요

전기 제어 시스템은 전력 공급 시스템과 연계되어 전기 시설물을 자동화하고 제어하는 시스템입니다. 이를 통해 전력 공급의 안정성과 효율성을 높일 수 있습니다.

2) 자동화와 제어

전기 시설물을 자동화하고 제어하여 전력 공급의 안정성과 효율성을 높입니다.

3) 전력 공급 시스템과 연계

전력 공급 시스템과 연계되어 전기 시설물을 관리합니다.

4) 전기 시설물 관리

건물, 공장 등의 전기 시설물을 통합적으로 관리합니다.

5) 전력 공급 시스템 설계 시 고려 사항

건물이나 시설의 전력 수요를 정확히 예측하여 시스템을 설계해야 합니다. 변압기, 배전반, 배선 등의 용량과 규격을 적절히 선정해야 합니다. 전기 제어 시스템과 전력 공급 시스템을 효과적으로 연계해야 합니다. 안전성, 에너지 효율성, 경제성 등을 종합적으로 고려해야 합니다.

6) 전기 제어 시스템의 주요 기능

 - 자동화: 전기 시설물의 자동화를 통해 운영 효율성을 높입니다.

 - 모니터링: 전기 시설물의 상태를 실시간으로 모니터링하여 문제를 신속히 파악합니다.

 - 원격 제어: 전기 시설물을 원격으로 제어하여 신속한 대응이 가능합니다.

 - 에너지 관리: 에너지 사용량을 최적화하여 에너지 효율성을 높입니다.

 - 데이터 분석: 전기 시설물의 운영 데이터를 분석하여 의사결정을 지원합니다.

7) 전기 제어 시스템의 활용 분야

 - 건물 자동화: 건물의 조명, 냉난방, 보안 등을 자동화합니다.

 - 공장 자동화: 공장의 생산 설비, 에너지 관리 등을 자동화합니다.

 - 스마트 그리드: 전력 공급 및 수요를 실시간으로 관리하여 에너지 효율성을 높입니다.

 - 신재생 에너지 관리: 태양광, 풍력 등 신재생 에너지 시설을 통합적으로 관리합니다.

4. 소방 설비 시스템 설계

1) 화재 감지 및 경보 시스템 정의

화재 발생 시 신속하게 감지하고 경보를 울려 대응할 수 있는 시스템입니다.

2) 화재 감지 및 경보 시스템의 구성

· 화재 감지기

연기, 열, 불꽃 등을 감지하여 화재 발생을 감지합니다.

· 경보기

화재 감지 시 경보음과 시각 경보를 발생시켜 건물 내 사람들에게 경보를 알립니다.

· 중앙 제어 장치

감지기와 경보기를 통합 관리하며, 화재 발생 시 신속한 대응이 가능하게 합니다.

· 전원 공급 장치

정전 시에도 시스템이 지속해서 작동할 수 있도록 비상 전원을 공급합니다.

· 소화 시스템

스프링클러, 소화기 등을 이용하여 화재를 효과적으로 진압할 수 있는 기술 피난 유도 시스템, 비상 조명, 유도등 등을 통해 신속한 대피가 가능하게 하는 기술입니다.

5. 결론

이처럼 건축물 설비 시스템 설계 기술은 쾌적하고 안전한 실내 환경 조성을 위해 매우 중요하며, 냉난방 설비 시스템 설계는 건물의 용도와 규모, 기후 조건 등 다양한 요소를 고려하여 최적의 시스템을 선정하고 에너지 효율을 극대화하는 것이 중요합니다. 이를 통해 쾌적한 실내 환경을 조성하면서도 에너지 소비를 절감할 수 있습니다. 전력 공급 시스템은 건물 내 전력 공급을 위한 핵심 기술로, 변압기, 배전반, 배선 등의 구성요소와 전기 제어 시스템이 유기적으로 연계되어 설계됩니다. 이를 통해 안정적이고 효율적인 전력 공급이 가능합니다. 각 분야의 최신 기술 동향을 파악하고 건물의 용도와 규모에 맞는 최적의 설계 방안을 수립하는 것이 핵심이며 중요하다고 판단됩니다.
